PR300便携式太阳能辐射测量系统，具有携带的便捷性、配置的灵活性，操作的简单性等优势，可根据需求选用不同等级的辐射表与气象测量传感器，非常适用于光伏电站运维人员的巡检，对现场长期监测的辐射表进行比对和校准，光伏行业技术人员的实验和测试，第三方的检测以及光伏电站综合效率的验收及校核。
系统概述：

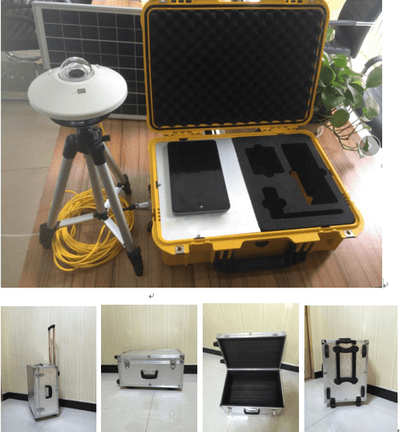

PR300便携式太阳能辐射测量系统，是将数据采集器、辐射表、气象传感器、供电系统、 安装支架等集成在小型便携箱中，各传感器与采集器间采用航空插头的连接方式，操作简单、便于携带和就地安装测 量。小型便携箱可根据客户需求测量的传感器数量进行定制，并可采用拉杆箱或双肩背包的方式进行携带，系统支持测量太阳辐照度与气象五要素的风速、风向、环境温湿度、大气压数据，系统供电采用外置插拔式电源管理模块，便于用户可携带着坐飞机出行。同时系统还支持配置一台专用定制款平板电脑，可用来查看并下载数据进行分析。
该套系统具有携带的便捷性、配置的灵活性，操作的简单性等优势，可根据需求选用不同等级的辐射表与气象测量传感器，非常适用于光伏电站运维人员的巡检，对现场长期监测的辐射表进行比对和校准，光伏行业技术人员的实验和测试，第三方的检测以及光伏电站综合效率的验收及校核。
系统特点与优势：
- 符合航空局规定的运输尺寸，支持托运与携带放至机舱行李架内
- 采用优质ABS与PP材料，防水胶条、不锈钢锁孔
- 便携箱具有防水防潮、耐热耐寒、抗压抗震功能
- 内部采用高密度防震保护海绵，增加仪器的安全防护
- 支持灵活配置各项测量参数传感器
- 支持外置电源进行供电
- 支持太阳能供电
系统配置介绍：
数据采集系统

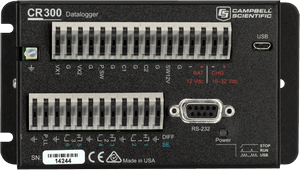

数据采集器选用美国 Campbell 公司的 CR300。
美国 Campbell 的数据采集器是测量和控制系统中测定，控制，计算与数据储存的核心，具有速度快，精度高，可靠和耐用的特点。适用于在各种恶劣环境条件，能为研究项目中使用多种传感器的复杂配置提供适宜而灵活的选择。是世界上技术含量最高，质量最佳的可靠的研究级数据采集器。
CR300 是一款低功耗数据记录器，用于测量传感器、分析数据以及存储数据和程序。电池供电时钟可确保计时准确。板载 BASIC 类编程语言（适用于所有 Campbell Scientific 数据记录器）支持数据处理和分析例程。
产品特点：
- 直接连接到计算机的 USB 端口
- 使用更高分辨率的测量（24 位 Adc）区分数据值的微小变化
- 通过 SDI-12 和/或 RS-232 提供简单的串行传感器集成和测量
- 支持完整的 PakBus 网络
- 包括用于通过网络浏览器直接连接的嵌入式网页
- 支持自定义采样频率、数据存储类型、数据存储时间
- 默认1分钟平均值数据存储，保证本地30天历史数据。
性能参数：
最大扫描速率：10 Hz
模拟输入：6 个单端或 3 对差分
开关激发通道：2 个电压激发
数字输入/输出：7 个端子（C1、C2、P_SW 和 SE1 至 SE4）可配置为数字输入和输 出。包括状态高/低、脉冲宽度调制、外部中断和通信功能。例外：SE4 端 子不执行外部中断。
输入电压量程（Vdc）：-0.1~2.5
模拟电压精度：±( 读值的 0.04%＋偏移量 )，-40 至 70℃
模拟分辨率：最小 0.23 µV
模拟 / 数字转换位数：24
通讯 / 数据存储端口：1 个 RS-232,1 个 USB
工作温度范围 (℃ )：-40 ~70℃
CPU 驱动器/程序：80MB 串行闪存
数据存储：30MB 串行闪存
空闲电流消耗，平均： 1.5 毫安（@12 伏直流）
实时时钟精度：每月±1分钟
支持协议： 以太网、PPP、RNDIS、ICMP/Ping、Auto-IP（APIPA）、IPv4、IPv6、UDP、TCP、TLS（v1.2）、DNS、DHCP、SLAAC、NTP、Telnet、HTTP（S）、FTP（S）、SMTP/TLS、POP3/TLS
通信协议：PakBus、Modbus、DNP3、SDI-12、TCP、UDP 等
辐射测量传感器

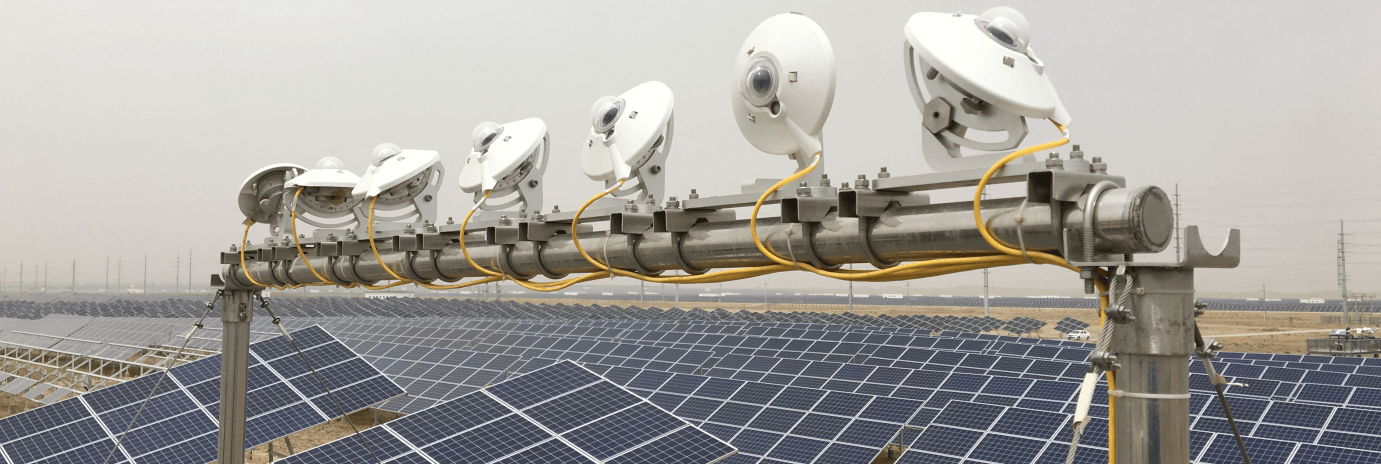

可选用荷兰 CMP 与SMP系列高精度辐射表，辐射表的等级根据国际ISO 9060:2018标准分类有A类辐射表、B类辐射表、C类辐射表可选。
KIPP&ZONEN 公司是公认的全球辐射表行业的领先者，CMP与SMP 系列辐射表精度可靠，可适用于各种恶劣环境，厂家提供 5 年质保，具有最低的可拥有成本，不同的等级可适用不同的使用要求。

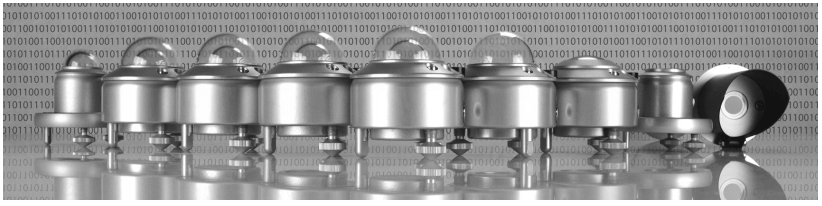

CMP 与SMP系列包括 CMP3、SMP3、CMP6、SMP6、CMP10/CMP11、SMP10/SMP11、CMP21、SMP21、CMP22 、SMP22共12种型号，能够满足从日常一般应用到专业级科学研究的需要。CMP3 与SMP3是 “入门级”产品，它体积小巧、重量轻、安装简便，优质的 4mm 保护罩和全密封设计使其内部的热电偶能够避免外部环境的影响，并且能够在水下正常工作。CMP10/CMP11 与SMP10/SMP11则拥有质量更高的玻璃罩，对温度变化所做的温度修正精度更高，具备更快的响应速度、更高的精度，能满足更高级别应用到要求。CMP10 与SMP10是 KippZonen 推出的新款辐射表，其内置的干燥剂可以保证在户外使用过程中十年无需更换，是光伏电站应用中性价比最高的一款辐射表。
| 主要技术参数 | ||||||
| 型号 | CMP3 | CMP6 | CMP10 | CMP11 | CMP21 | CMP22 |
| ISO 9060:2018标准分类 | C类 | B类 | A类 | A类 | A类 | A类 |
| 响应时间（63%） | ＜6s | ＜6s | ＜1.7s | ＜1.7s | ＜1.7s | ＜1.7s |
| 响应时间（95%） | ＜18s | ＜18s | ＜5s | ＜5s | ＜5s | ＜5s |
| 热 偏 移 (200W/m²） | ＜15W/m² | ＜10W/m² | ＜7W/m² | ＜7W/m² | ＜7W/m² | ＜3W/m² |
| 温度偏移（5K/h） | ＜5W/m² | ＜4W/m² | ＜2W/m² | ＜2W/m² | ＜2W/m² | ＜1W/m² |
| 不稳定系（年 变化） | ＜1% | ＜1% | ＜0.5% | ＜0.5% | ＜0.5% | ＜0.5% |
| 非线性误差（100~1000W/ m²） | ＜1.5% | ＜1% | ＜0.2% | ＜0.2% | ＜0.2% | ＜0.2% |
| 灵敏度 | 5~20μV/W/m² | 5~20μV/W/m² | 7~14μV/W/m² | 7~14μV/W/m² | 7~14μV/W/m² | 7~14μV/W/m² |
| 阻抗 | 20~200Ω | 20~200Ω | 10~100Ω | 10~100Ω | 10~100Ω | 10~100Ω |
| 光谱范围 (20 % 点) | 285 ~ 3000 nm | 270 ~ 3000 nm | 270 ~ 3000 nm | 270 ~ 3000 nm | 270 ~ 3000 nm | 210 ~ 3600 nm |
| 光谱范围 (50 % 点) | 285 ~ 2800 nm | 285 ~ 2800 nm | 285 ~ 2800 nm | 285 ~ 2800 nm | 285 ~ 2800 nm | 250 ~ 3500 nm |
| 方向响应 ( 最高至 80°,在 1000W/m2 照射下) | < 20 W/m² | < 15 W/m² | < 10 W/m² | < 10 W/m² | < 10 W/m² | < 5 W/m² |
| 温度响应 | < 5% (-10℃ ~ +40℃ ) | < 4% (-10℃ ~ +40℃ ) | < 1% (-10℃ ~ +40℃ ) | < 1% (-10℃ ~ +40℃ ) | < 1% (-10℃ ~ +40℃ ) | < 0.5% (-10℃ ~ +40℃ ) |
| 光谱选择性 (350 ~ 1500nm) | < 3 % | <3 % | <3 % | < 3% | <3 % | < 3 % |
| 倾斜响应 | < 1 % | < 1 % | < 0.2 % | < 0.2 % | < 0.2 % | < 0.2 % |
| 视角 | 180 ° | 180 ° | 180 ° | 180 ° | 180 ° | 180 ° |
| 气泡水准仪度 | < 0.2 ° | < 0.1 ° | < 0.1 ° | < 0.1 ° | < 0.1 ° | < 0.1 ° |
| 信号输出 | 0~30mV | 0~30mV | 0~20mV | 0~20mV | 0~20mV | 0~20mV |
| 最大辐射可测量辐照度 | 2000W/m² | 2000W/m² | 4000W/m² | 4000W/m² | 4000W/m² | 4000W/m² |
| 工作温度范围 | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ |
| 储存温度范围 | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ |
| 湿度范围 | 0 ~ 100 % | 0 ~ 100 % | 0 ~ 100 % | 0 ~ 100 % | 0 ~ 100 % | 0 ~ 100 % |
| MTBF（平均故障间隔时间） | >10 年 | >10 年 | >10 年 | >10 年 | >10 年 | >10 年 |
| IP 防护等 | 67 | 67 | 67 | 67 | 67 | 67 |
组件背板温度传感器

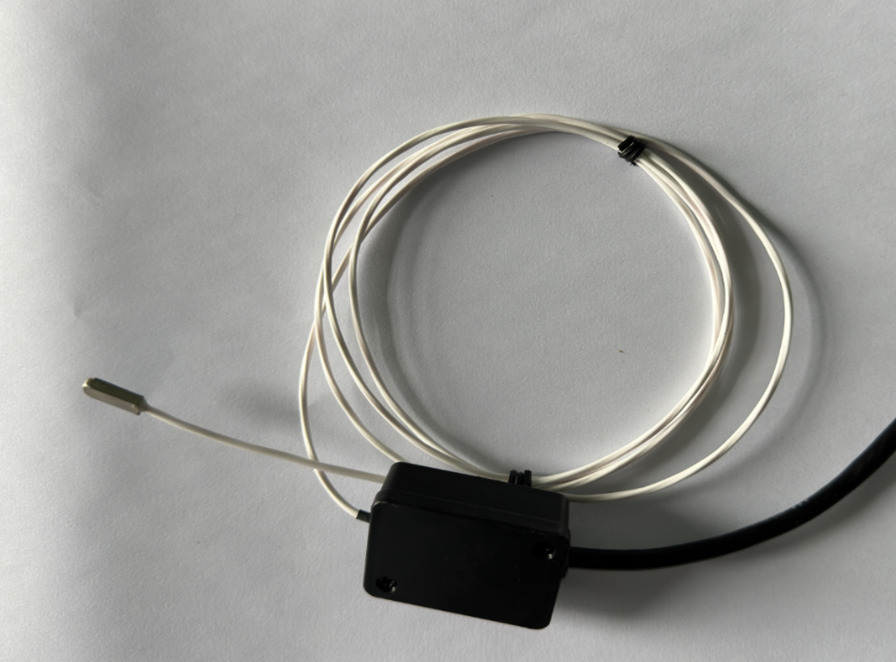

BKTP1000-C
BKTP1000-C贴片式温度传感器采用铂热电阻，可直接测量物体表面的温度，尤其适合用于光伏太阳能板表面温度的测量，其温度测量范围高达-50℃~220℃，能适应太阳能板昼夜温差的巨大变化，并与CSI的全系列数据采集器拥有良好的兼容性。
光伏太阳能板的温度会对其能量转换效率产生直接影响，随着太阳能板温度的上升，其能量输出会逐渐下降。采用BKTP1000-C面板温度传感器可及时了解光伏太阳能板表面温度，监测太阳能板的工作性能，为高效利用太阳能资源，保障系统稳定运行提供重要的监测数据。
气象要素传感器

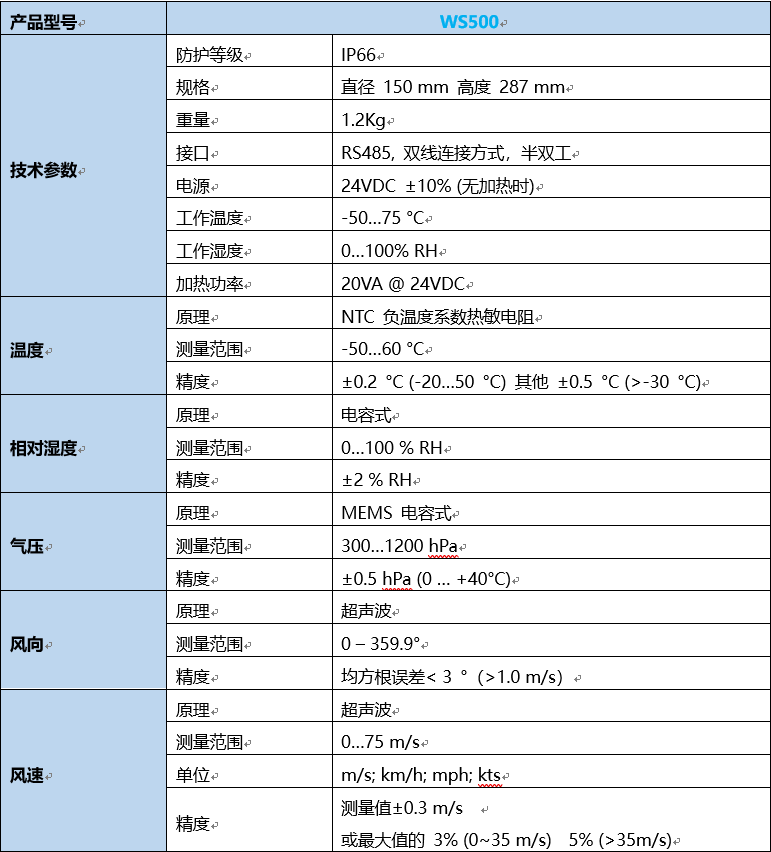

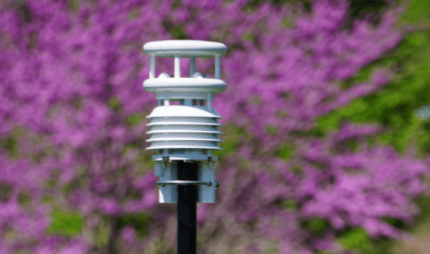

德国LUFFT公司WS500一体式智能气象站
选用的WS500智能气象传感器是一款坚固耐用且免维护的一体式气象五要素测量传感器，带有用于环境应用的数字接口。带有通风防辐射装置的集成设计用于测量：空气温度，相对湿度，气压，风向和风速。具有耐振动和耐海水，即使在极端的环境条件下，也可以提供可靠的数据。
