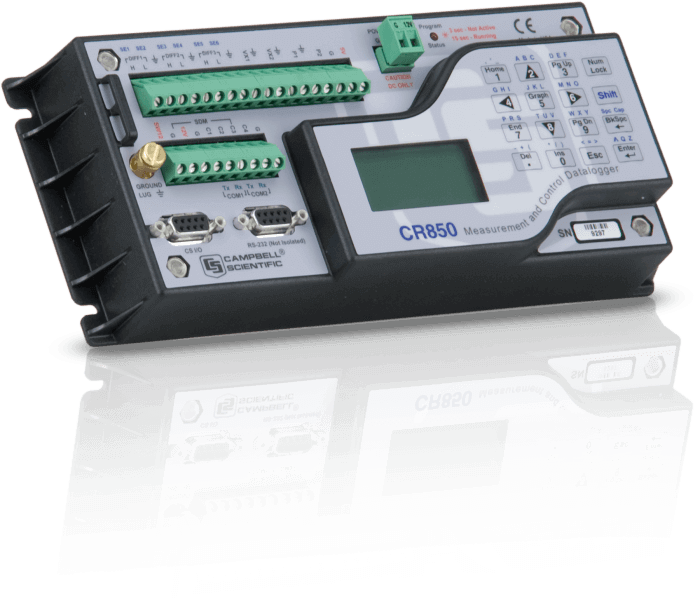

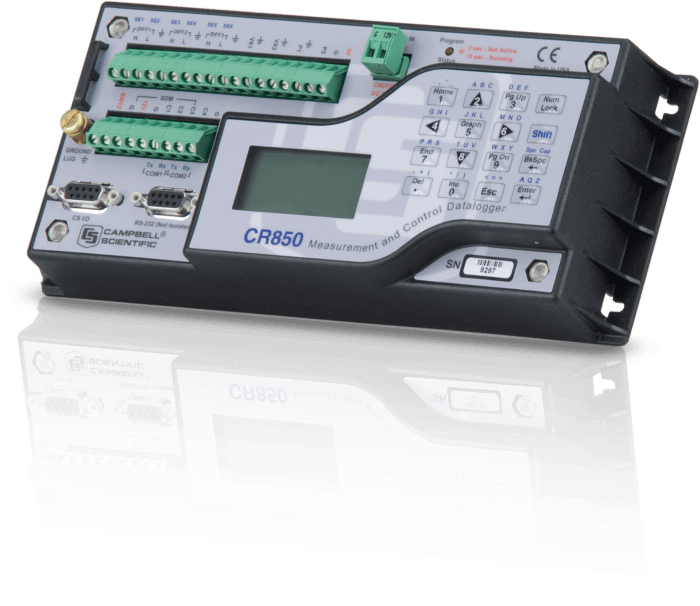

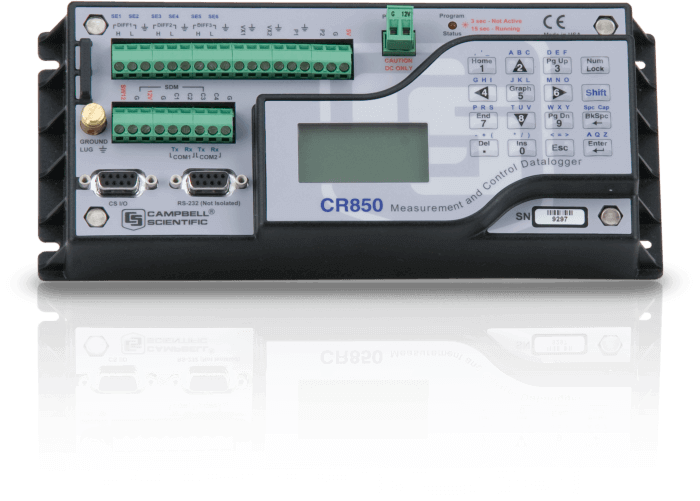

产品型号：CR850 数据采集器
CR850 是一款更小的研究级数据记录器，它包括一个板载键盘显示器，作为其集成包的一部分。它适用于将测量较少传感器的较小配置。每个 CR850 从传感器读取输入，然后通过通信外围设备传输数据；大多数传感器和电信设备都兼容。多个 CR850 可以配置为网络，也可以单独部署多个单元。这款坚固耐用的数据记录器可以在恶劣的远程环境中独立运行。
分享到：
目录
产品描述
CR850 由封装在塑料外壳中的测量电子设备、集成接线板、16 字符键盘和显示屏组成。显示器可以显示 8 行 x 21 个字符（64 x 128 像素）。支持自定义菜单，允许客户在数据记录器程序中设置选项，可以通过简单的“切换”或“选择列表”启动。它的键盘和显示屏用于对数据记录器进行编程、手动启动数据传输和显示数据。
CR850 使用外部电源。低功耗使其能够在使用太阳能电池板充电的电池上长时间运行 – 消除了对交流电源的需求。当主电源低于 9.6 V 时，CR850 会暂停执行，从而降低测量不准确的可能性。
板载操作系统包括用于对数据记录器进行编程的测量、处理和输出指令。编程语言 CRBasic 使用类似 BASIC 的语法。包括特定于电桥配置、电压输出、热电偶和脉冲/频率信号的测量说明。处理指令支持用于现场处理的代数、统计和超越函数。输出指令随时间处理数据并控制外部设备。
产品特点
- 集成的键盘和显示屏让您可以在现场进行编程、手动启动数据传输和查看数据。
- 理想的应用包括风廓线、气象站、ETo/农业、空气质量、土壤湿度、水位/阶段、水产养殖、车辆测试、时域反射计、SCADA 和水质
- CR800 和 CR850 的设计更简单，更易于编程和接线。
- 通过 I/O 端口对支持与串行传感器和设备的串行通信
- 包含可扩展脉冲计数、控制端口和串行通信功能的定制 ASIC 芯片
- 支持 PakBus、Modbus、SDI-12 和 DNP3 协议
- 兼容通道扩展外围设备，让您可以扩展您的系统
- 包括用于连接通信设备的 CS I/O 端口和 RS-232 端口
- 气体放电管 (GDT) 保护输入
- 电池供电的时钟可确保在数据记录器与电池电源断开连接时保持准确的时间
- 使用 LoggerNet、PC400 或 Short Cut 进行编程以适合您的设置
技术规格
| 主要技术参数 | |
| 型号 | CR850 |
| 工作温度范围 | ’-25° 至 +50°C（标准） ‘-55° 至 +85°C（扩展） 非冷凝环境 |
| 最大扫描频率 | 100赫兹 |
| 模拟输入 | 6个单端或3个差分（单独配置） |
| 脉冲端口 | 2个 |
| 电压激发端口 | 2 个（VX1, VX2) |
| 通讯端口 | CS I/O RS-232 |
| 12V控制端口 | 1个SW12V |
| 数字输入/输出 | 某些数字端口可用于计数开关闭合。 4 个 I/O 或 2 个 RS-232 COM I/O 端口可以配对作为发送和接收，用于测量智能串行传感器。 |
| 信号输入量程 | ±5V |
| 模拟信号电压精度 | ±（读数的 0.06% + 偏移）在 0° 至 40°C |
| ADC | 13-bit |
| 供电要求 | 9.6 至 16 Vdc |
| 实时时钟精度 | ±3 分钟 每年（通过 GPS 校正可选。） |
| 支持的协议 | FTP、HTTP、XML POP3、SMTP、Telnet、NTCIP、NTP |
| 通讯协议 | PakBus、Modbus、DNP3、SDI-12、SDM |
| 数据存储空间 | 4 MB 串行闪存 |
| 空闲电流消耗，平均 | 1 mA (@ 12 Vdc) |
| 有功电流消耗，平均 | 1 至 16 mA（1 Hz 采样率 @ 12 Vdc，无 RS-232 通信） 16 mA（100 Hz 采样率 @ 12 Vdc，无 RS-232 通信） 28 mA（100 Hz 采样率 @ 12 Vdc，具有 RS-232 通信） |
| 尺寸 | 24.1 x 10.4 x 5.1 厘米（9.5 x 4.1 x 2 英寸） |
| 重量 | 0.7 公斤（1.5 磅） |

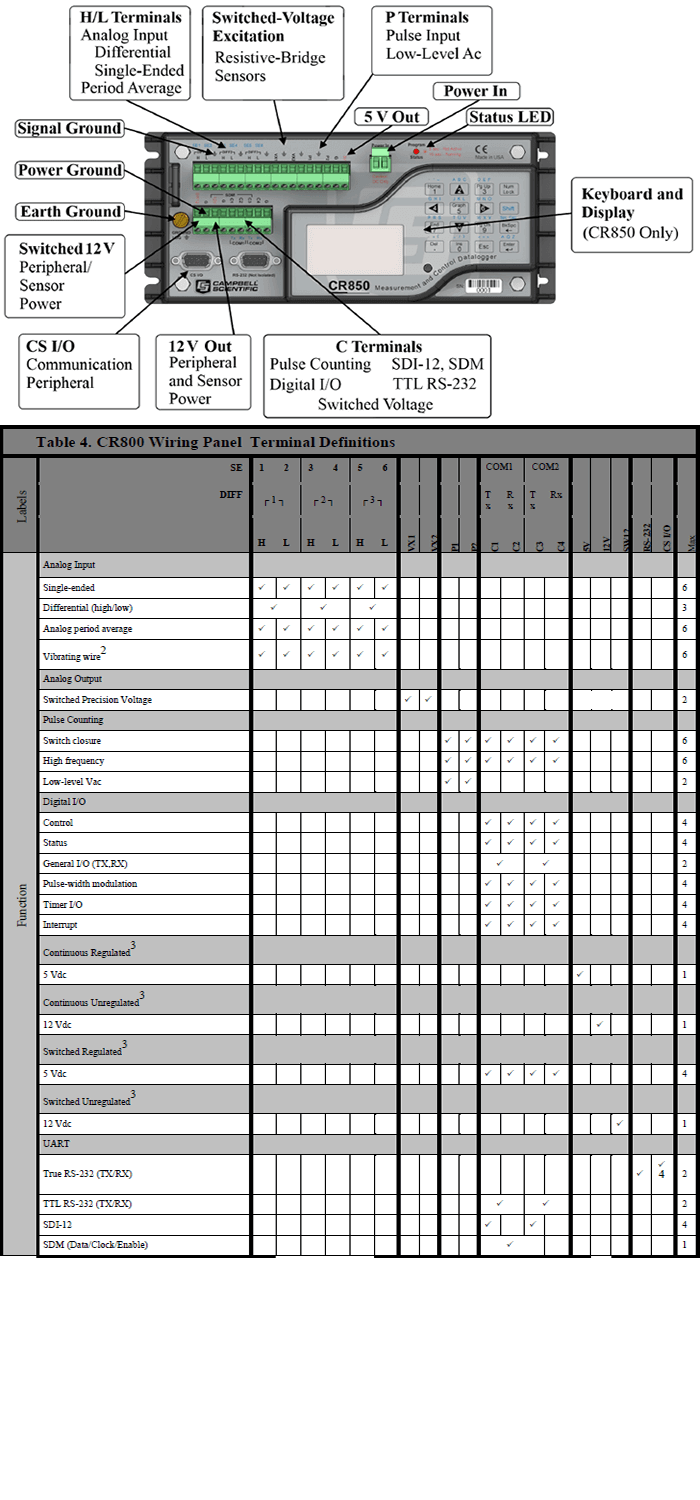

接线图
文档下载
