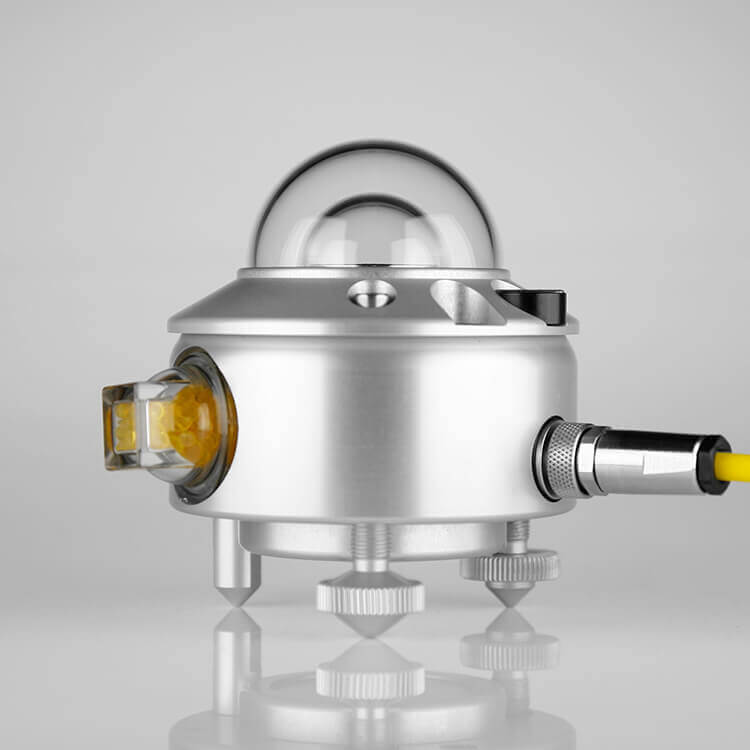

产品型号：SMP11 总辐射表
SMP11 智能总辐射表将一流的传感器技术与行业标准的数字和模拟放大输出相结合。基于经过验证的 CMP 11 技术，SMP11 添加了 Modbus® 接口、改进的响应时间和温度校正的测量数据。5 至 30 VDC 的宽低电源范围使气象站的集成变得容易。SMP 具有过压、反极性和短路保护。因为所有 SMP 都具有相同的灵敏度，并且连接更换仪器以进行重新校准很容易。
分享到：
目录
产品描述
SMP 11 的外壳和探测器设计与 CMP 11 型号相似，是一款 ISO A 级标准总辐射表。与 SMP3 和 SMP 10 相同，SMP
11 也配备了智能接口，具有一个 0~1V 或 4~20mA 的模拟输出。两者均带有 Modbus(RTU) 协议的两线 RS-485 接
口。
SMP 11 具有 SMP3 所有智能接口的优势和功能，但性能显著提升，响应速度也比 CMP 11 快。SMP 11 可以在 5
~ 30 VDC 的范围内工作，还具有过压、极性反接和短路保护功能。
通过 Modbus® 接口，用户可以访问辐射表型号和序列号、仪器设置、校准历史、状态信息等等。总辐射表可以
被分配到单独的地址和“菊花链”一起使用，在现场网络中使用。
SMP 11 是在可再生能源应用中进行场地勘探、技术研究和高质量太阳辐射监测的理想选择。它还特别适用于更
新气象网络和用于太阳跟踪器的太阳监测站。
所包含的智能传感器资源管理器软件允许多达 10 个智能辐射计连接到 Windows™计算机；用于配置、测试、读
取设置和参数以及基本的数据记录功能。
产品特点
- ISO 9060 光谱平坦 A 级
- RS-485 Modbus® RTU 接口
- 0 到 1 伏或 4 到 20 毫安模拟输出
- 从 -40°C 到 +80°C 的主动温度校正
- 5年保修
技术规格
| 主要技术参数 | |
| 型号 | SMP11 |
| ISO 9060:2018标准分类 | A类 |
| 模拟输出*电压 | 0 ~ 1 V |
| 模拟输出范围 | ‘-200 – 2000 W/m² |
| 模拟输出*电流 | 4 ~ 20 mA |
| 模拟输出范围 | 0 – 1600 W/m² |
| 串行输出 | RS-485 Modbus® |
| 串行输出范围 | ‘-400 – 2000 W/m² |
| 响应时间 (63 %) | <0.7 s |
| 响应时间 (95 %) | < 2 s |
| 光谱范围 (20 % 点) | 270 ~ 3000 nm |
| 光谱范围 (50 % 点) | 285 ~ 2800 nm |
| 零点偏移 ( 无通风) 热辐射 (200 W/m2 时) 温度变化 (5 K/h) |
< 7 W/m² < 2 W/m² |
| 不稳定性 ( 变化/ 年) | < 0.5 % |
| 非线性 (100 ~ 1000W/m2) | < 0.2 % |
| 方向响应 ( 最高至 80°,在 1000W/m2 照射下) |
< 10 W/m² |
| 温度响应 | < 1 % (-20℃ ~ +50℃ ) < 2 % (-40℃ ~ +70℃ ) |
| 光谱选择性 (350 ~ 1500nm) | < 1 % |
| 倾斜响应 (0° ~ 90°,在 1000W/m2 时) | < 0.2 % |
| 视角 | 180 ° |
| 气泡水准仪度 | < 0.1 ° |
| 功耗 ( 在 12 VDC 下) | 电压 版本：55 mW 电流 版本：100 mW |
| Windows ™软件 | Smart Sensor Explorer 软件，适用于配置、测试和 数据记录等操作 |
| 电压 | 5 – 30 VDC |
| 探测器类型 | Thermopile |
| 工作温度范围 | -40℃ ~ +80℃ |
| 储存温度范围 | -40℃ ~ +80℃ |
| 湿度范围 | 0 ~ 100 % |
| MTBF（平均故障间隔时间） | >10 年 |
| IP 防护等 | 67 |

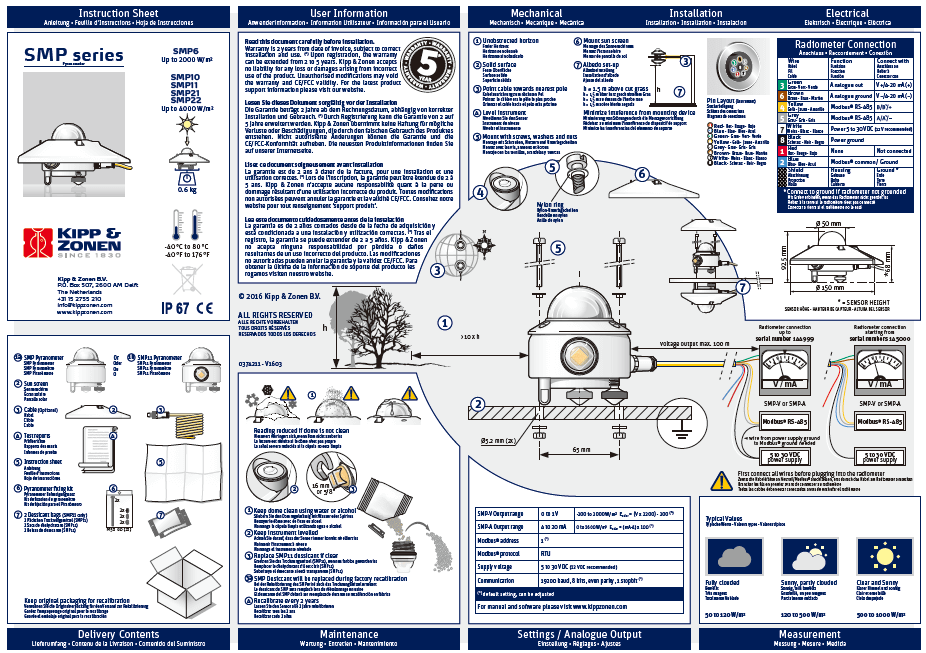

接线图
